Re: Traktor od JiříSBS

#361 Nový příspěvek od jiriSBS »

murár-převodovka je plánována na druhou polovinu tohoto roku,momentálně musím dodělat hydrauliku.

Ondra83-pokud bych namontoval nový rozváděč s plovoucí polohou,tak by to nebylo nic lepšího,plovoucí polohu(hydraulickou) na traktoru mám už od roku 1983,tento nový systém mi umožní značně větší rozsah využití hydr.systému traktoru,od nákladače(velký průtok oleje),použití THZ(střední až nízky průtok oleje),použití hydromotoru(pohon strojů) součastně s THZ,možnost použití rozváděčů s uzavřeným středem ,bez použití dalšího otevřeného rozváděče.V oblasti ovládaní možnost ovládaní jak mechanicky,tak elektricky a tím pádem možnost použití elektronických ovládacích systému.Vypadá to,že zacházím do složitějších věcí,ale každá složitá věc se skládá z mnoha jednoduchých věcí,já jen vyrábím více jednoduchých věcí,to je můj pohled na tyto věci.
Podstatné je to, co mi umožní nový hydr.systém na traktoru a jestli zvýši jeho užitnou hodnotu, v tomto novém systému je už mysleno do budoucna,kdy přibude více složitějších příslušnství traktoru.

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#362 Nový příspěvek od jiriSBS »

Dnes jsem se konečně dostal do dílny,skončily jiné práce a došel mi materiál potřebný na pokračování v hydraulice.

Uživatelský avatar
vitex
Příspěvky: 17050
Registrován: ned srp 28, 2011 8:01 pm
Bydliště: Kuřim

Re: Traktor od JiříSBS

#363 Nový příspěvek od vitex »

No a co Jirko konkrétně potřebuješ.Nějaké zásoby mám.

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#364 Nový příspěvek od jiriSBS »

Víťo,díky za ochotu,ale já se špatně vyjadřil,mi materiál nedošel,jako,že chybí,ale došla mi zasílka materiálu.

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#365 Nový příspěvek od jiriSBS »

Tak jsem zase něco udělal na traktoru.

Obrázek

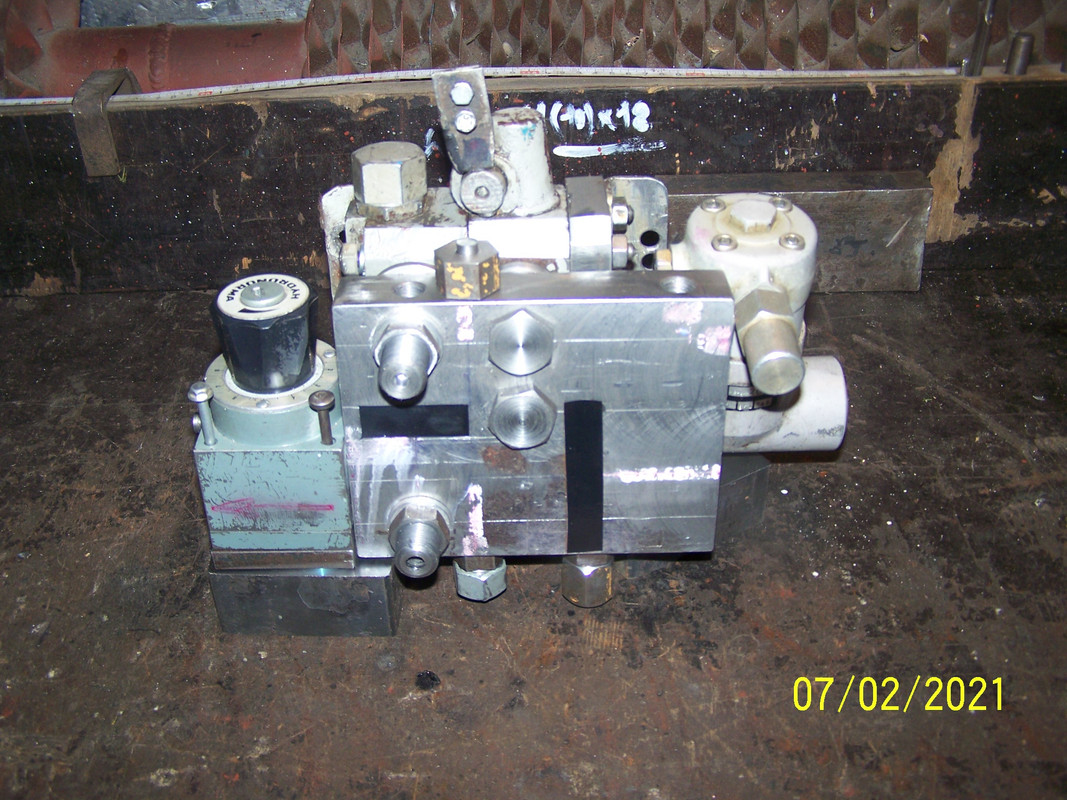

...rozváděč se už začína rysovat,ze spodu v pravo na ementálu je pojistný ventil nastavený na 5 MPa pro THZ.Za rozváděčem jsou ocelové kostky
ze kterých vyrábím díly na upevnění druhého škrtícího ventilu a elektrohydrulických rozváděčů.


Obrázek
...na horní hraně ementálu je ventil na přepínání dvojčinné a jednočinné hydrauliky THZ,ještě musím vyrobit ovladací páčku.Volné otvory přijdou
zaslepit zátkami,jsou to technologické vyvrty,zátky musím vyrobit,


Obrázek

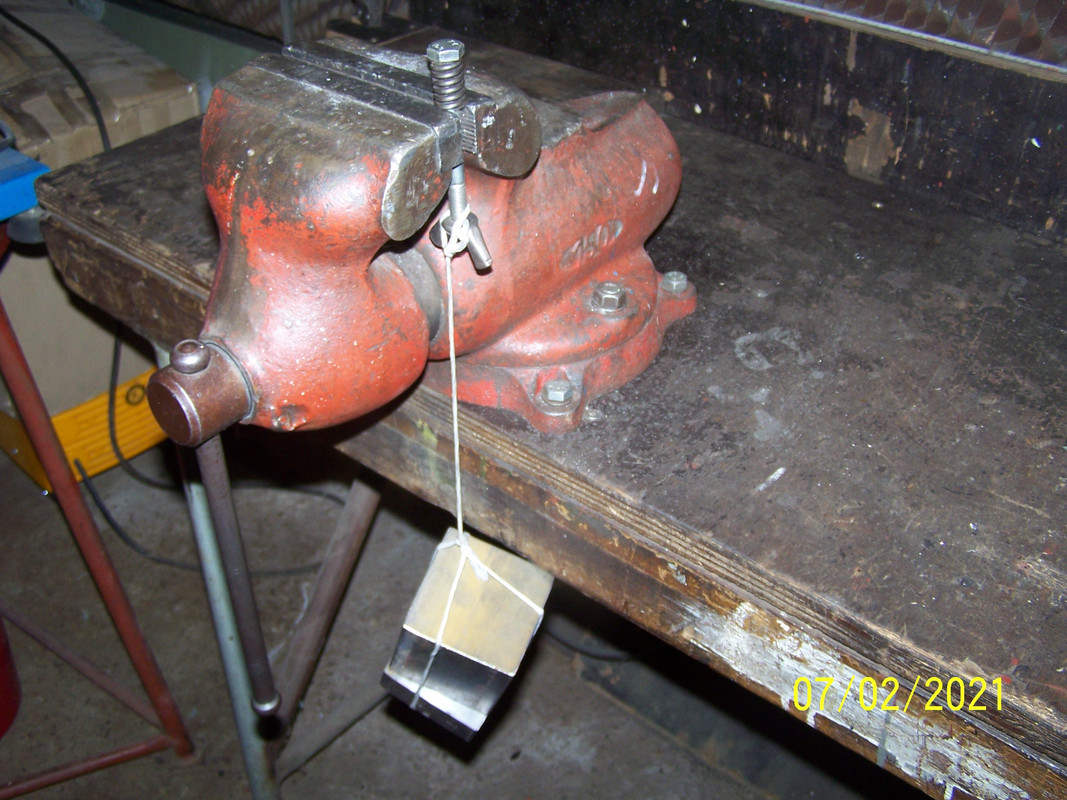

...když jsem vyráběl poj. ventil,tak jsem potřeboval najít vhodnou pružinu,aby nemusel počítat pružinu,spočetl jsem si jakou sílu musí
mít pružina,aby udržela tlak 5 MPa,po vyhledání té vyhovující,jsem touto sílou působil na pružinu,pomoci závaží,změřil jsem délku zatížené pružiny,na tuto hodnotu jsem nastavil pružinu v pojistném ventilu.


Obrázek

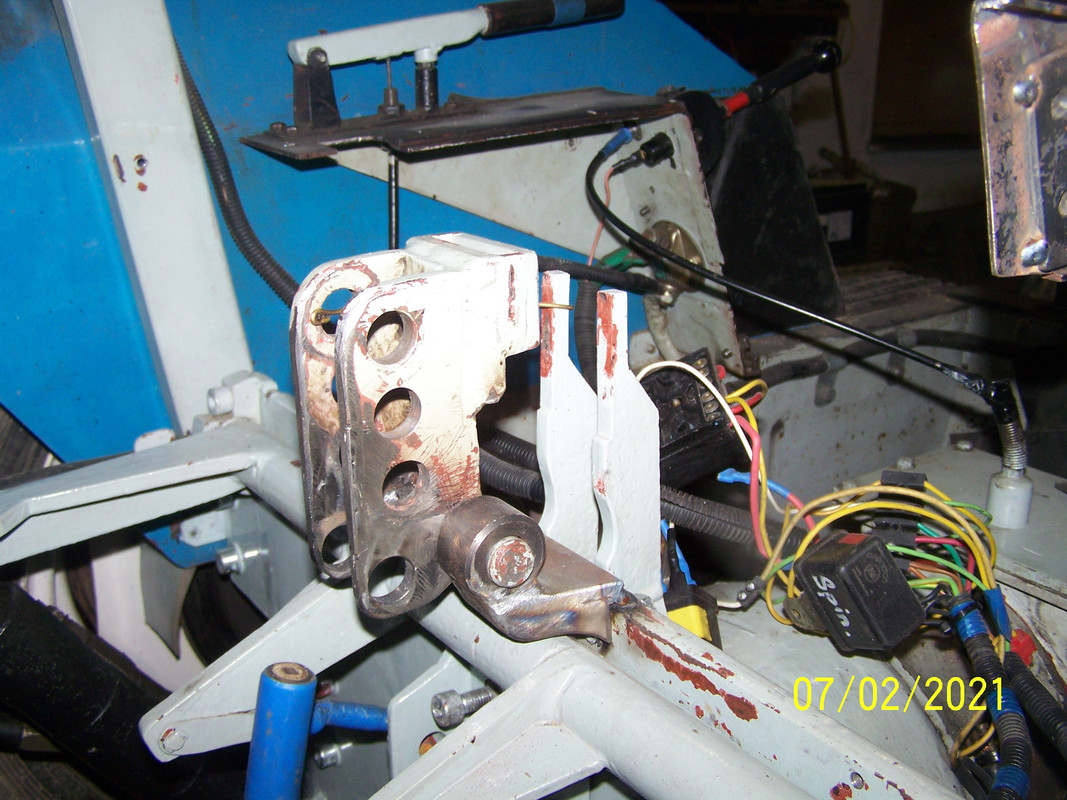

...protože u všech návěsných nařadí přecházím na rychlozávěs,ale u pluhu mám vyšší třetí bod,než u rychlozávěsu , proto jsem musel na rychlozávěs pro pluh montovat nastavec,aby měl tažný bod traktoru na správném místě.Aby mohl pluh připojit na rychlozávěs pluh bez úprav,musel jsem upravit třetí bod na traktoru,na kterém přibyla dole jedna díra a závěs se posunul o 50mm do zadu,tím jsem dostal tažný bod traktoru na spravné místo.

Uživatelský avatar
Marián
Příspěvky: 1229
Registrován: čtv říj 23, 2008 10:19 pm
Bydliště: jsem lenivý své bydliště vypsat

Re: Traktor od JiříSBS

#366 Nový příspěvek od Marián »

Ej kúrňa, ale na tej zadnej spodnej diere ostalo jaksi moc málo materiálu. Nevytahá sa to?

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#367 Nový příspěvek od jiriSBS »

Již vyše jsem se zmiňoval,že namahané díly závěsu THZ jsou vyrobeny z pevnostního materálu o pevností 80kp/mm,běžný materiál má pevnost okolo
40kp/mm,takže nejslabší misto oka má 4mm.pevnostně je jako 8mm běžného materiálu.Spodní díry závěsu budou využivany sporadicky,protože ve výrobě je regulační hydraulika THZ a tá ma tažný bod traktoru hodně v předu,takže se budou využívat pouze horní dvě díry závěsu.

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#368 Nový příspěvek od jiriSBS »

Motor je venku,řeším problémy na které se musel demontovat motor.


Obrázek

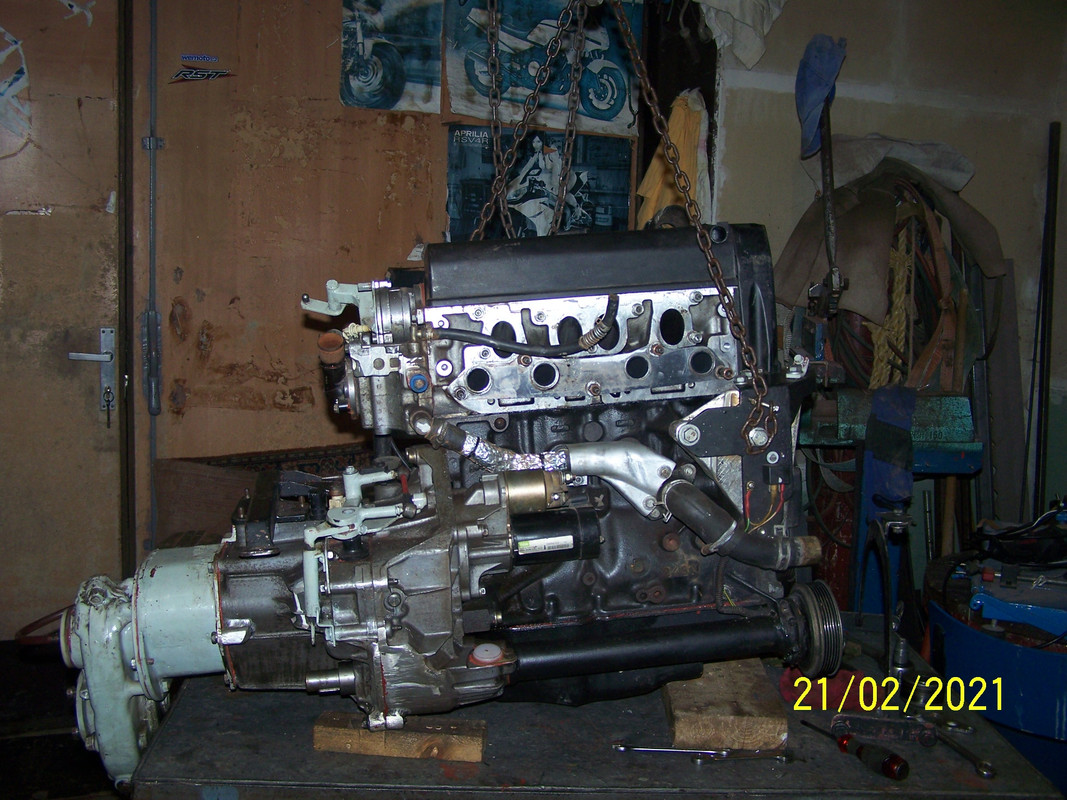

Hlavní problém bylo prolinání oleje okolo hřídele předlohy elektromagnatické spojky,toto byl v podstatě
jediný problém pro který musel jít motor ven.Samozřejmě udělám ještě další věci,jako úprava pedálu spojky,
úprava vyrovnavače brzd.účinku a jiné,když je přístup na vše lepší.

Obrázek

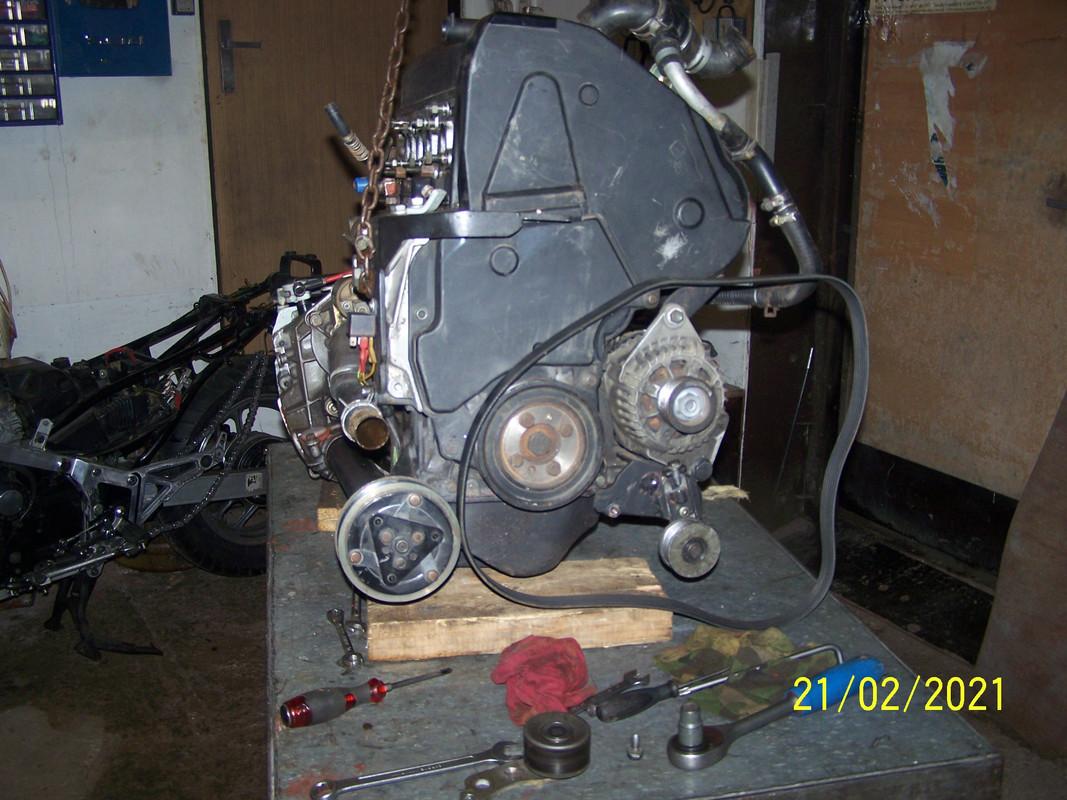

Další problémem bylo napínaní řemene,bylo u nového řemene v druhé polovině rozsahu napínaní,po úpravě je na
začátku rozsahu napínaní řemene.


Obrázek
Někdo tady na foru řešil upevnění motoru v přední části,dávám foto držáku motoru,který zabíra minimum místa
a slouži i jako tlumič vibraci.


Obrázek

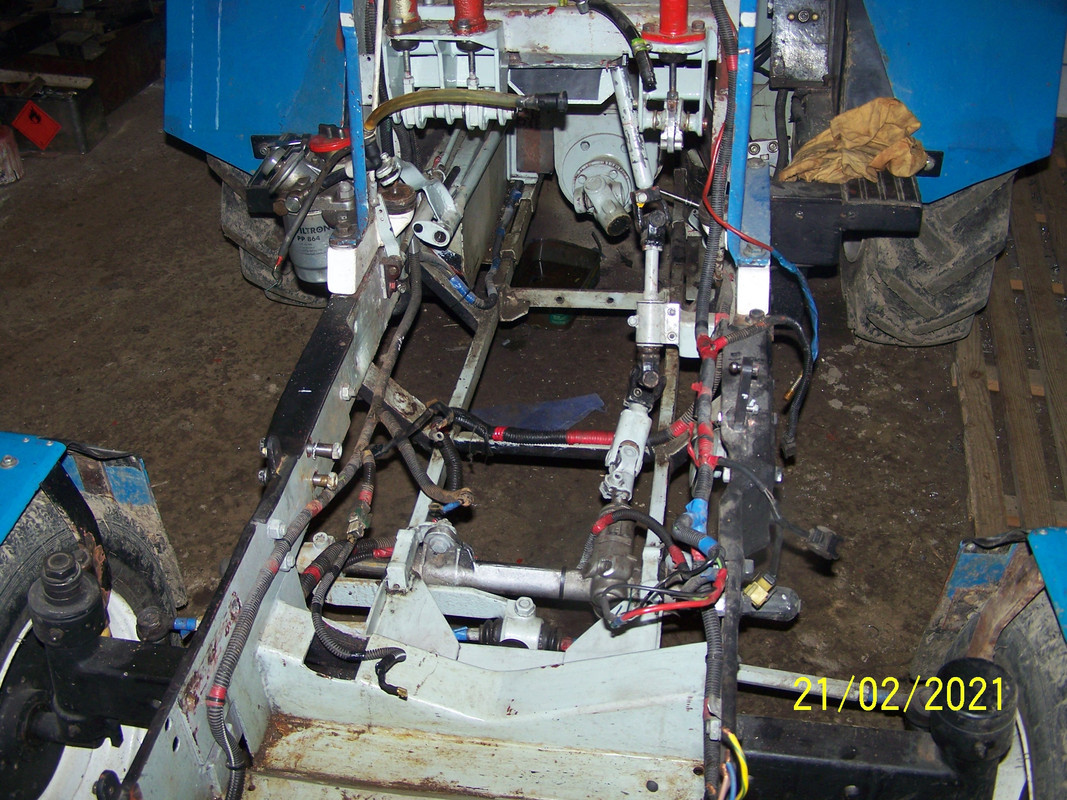

Traktor po demontáží motoru.

Pago
Příspěvky: 106
Registrován: pon led 27, 2020 8:03 pm
Bydliště: Púchov

Re: Traktor od JiříSBS

#369 Nový příspěvek od Pago »

Na toto vždy pozerám s otvorenou hubou. Je fakt vidieť, že vieš, čo robíš 8)

Uživatelský avatar
vitex
Příspěvky: 17050
Registrován: ned srp 28, 2011 8:01 pm
Bydliště: Kuřim

Re: Traktor od JiříSBS

#370 Nový příspěvek od vitex »

Ahoj Jirko,já už se lekl,že rozebíráš traktor do hutí.Poté jsem začal čist. 8)

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#371 Nový příspěvek od jiriSBS »

Díky za uznání,Víťo a kdo by místo traktora pracoval na zahradě,kdybych ho dal do hutí.Když člověk stárne,tak potřebuje nějakého oddaného pomocníka,který mu pomůže vždy a bez odmlouvání.

jiriSBS
Příspěvky: 1529
Registrován: pon kvě 20, 2013 9:12 pm
Bydliště: Bravantice

Re: Traktor od JiříSBS

#372 Nový příspěvek od jiriSBS »

Motor už je zpět v traktoru

Obrázek
Než provedu kompletáž,musím provést ještě několik úprav dílů ,které mají nedostatky,jenž odhalil dvouletý provoz traktoru po výměně motoru.

Obrázek

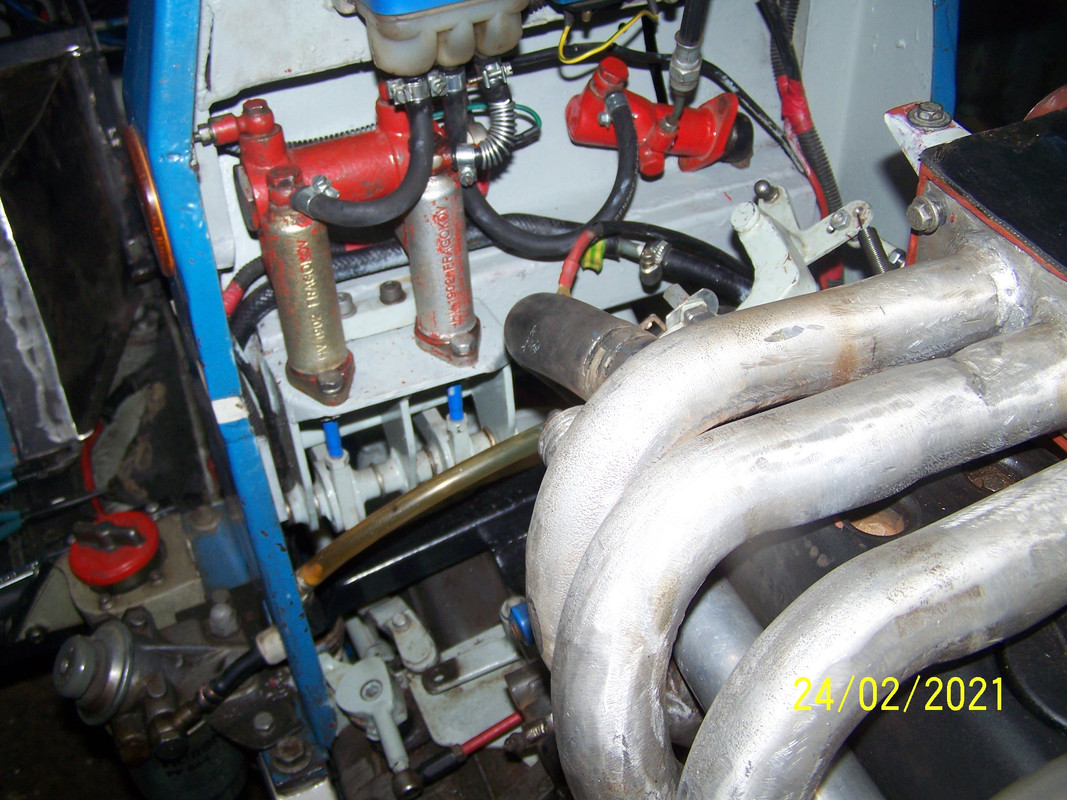

Na vyrovnavači tlaku u brzdvých válců je omezen pohyb plovoucího pístu na polovinu,stačí malý pohyb pedálů a brzdy reagují,hlavně při
použití polobrzdy(jednokolové)

Obrázek
na radiatoru se suší pedál a držák spojky,zvětšil se zdvih spojkového válce-citlivější spojka .Na expanzní nádrži je upraven nalevací
otvor-lepší přístup a vstupní otvor od motoru-vyhodnější umístění.
